OptiSystem應用：光纖陀螺儀系統設計

時間:2021-06-11 14:45來源:未知作者: infotek點擊:次列印

光纖陀螺儀系統設計：DC檢測方法[1]

使用理想元件，輸出光電流（I）為

(1)

其中 φs 是薩格納克相移， Io 是以零角速度情況計算出的電流

(2)

P 是光源光功率， σ 是光電檢測器的響應度（在我們的案例中等於1）。在等式（2）中將光功率除以2
是因為在耦合器處功率損失了一半。一旦 φs 確定了，我們可以計算

(3)

其中 L 是光線長度, D 是環直徑, λ 是光源波長，由此來確定環路Ω 的角速度。注意，由於等式（1）具有餘
弦，因此直流技術無法區分正負速度。

圖1.FOG DC檢測佈局

光纖陀螺儀系統設計：相位調製方法[2]

當嘗試測量非常低的角旋轉速率時，DC方法不是很準確，所以通常使用相位調製技術。對於該設置，光檢測
信號

(4)

將相位調製器幅度選擇到+/-0.9 rad ，給出最大化J1(Φm) = 0.581517 的項Φm = 1.8 。提取調製頻率ωm的
餘弦級數

(5)

公式3得到角速度。我們可以重新排列找到φ_s，然後再次使用公式（3）找到角速度。注意，在這種情況
下，由於等式（5）具有正弦關係，所以我們可以確定角速度的大小和方向。另外，在這種情況下, 在等式（2）
中，零速電流不是 I_o=/σP/2 而是 I_o=σP/8 因為在光到達光電二極體的時候，其功率已經被耦合器減半了三次。

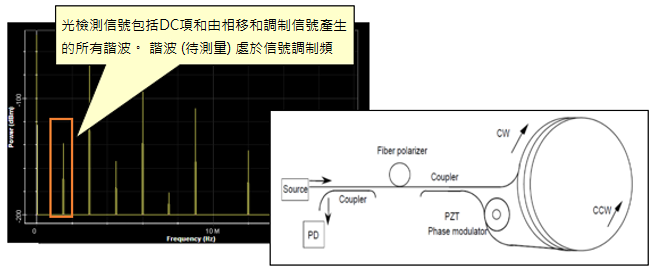

圖2.OptiSystem設計的調製技術原理圖（資料來源：REF）（注：光纖偏振器未包含在設計中）

對於以下的OptiSystem設計，角速度已設置為7.27e-5rad / s（地球的轉速）。 I-FOG的設置顯示在紅色框中

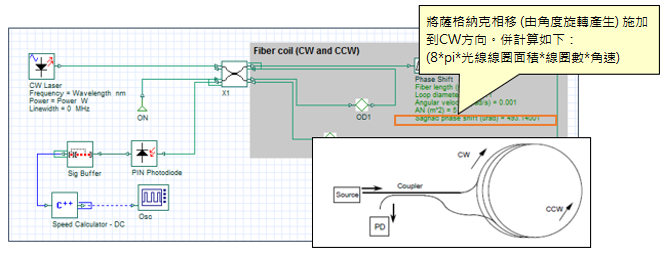

（在全域參數下）。通過使用相移分量來應用薩格納克相移，計算如下:

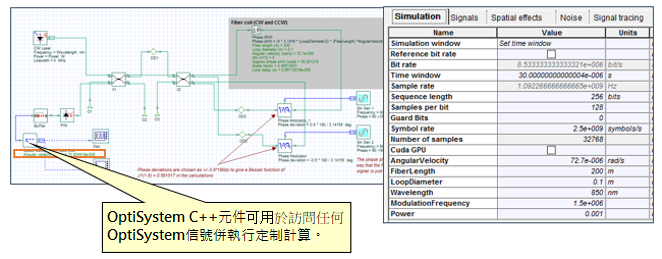

在這裡，我們根據前面的方程，使用C ++元件來計算角速度。測得的角速度（在C ++元件下顯示為結果）為
7.29e-5rad / s。

圖3.FOG 相位調製

[1] http://www.jgorasia.com/Files/Spring10/Instrumentation/FOGreport.pdf (Accessed 24 Jan 2017).
