光纖環形鏡FBG感測器

時間:2021-07-13 14:29來源:未知作者: infotek點擊:次列印

應用

遙感

FBG感測器合成

溫度，應力和應變傳感

土木工程，如橋樑，管道，結構

多方向資料傳感

綜述

光纖環形鏡配置已應用到各個方面中，其中一個重要的應用是傳感。在光纖環形鏡中插入光纖布拉格光柵
（FBG）後，可利用環形鏡的切換功能來增強傳感和訪問能力。寬頻LED或白光源照進FBG環形鏡，可以在FBG中心
波長處產生連續波（CW）光信號，這種光信號可以通過控制環路內的移相器從環路的兩側進行訪問。CW光波長隨
FBG的環境條件（包括溫度，應力和應變）而變化。

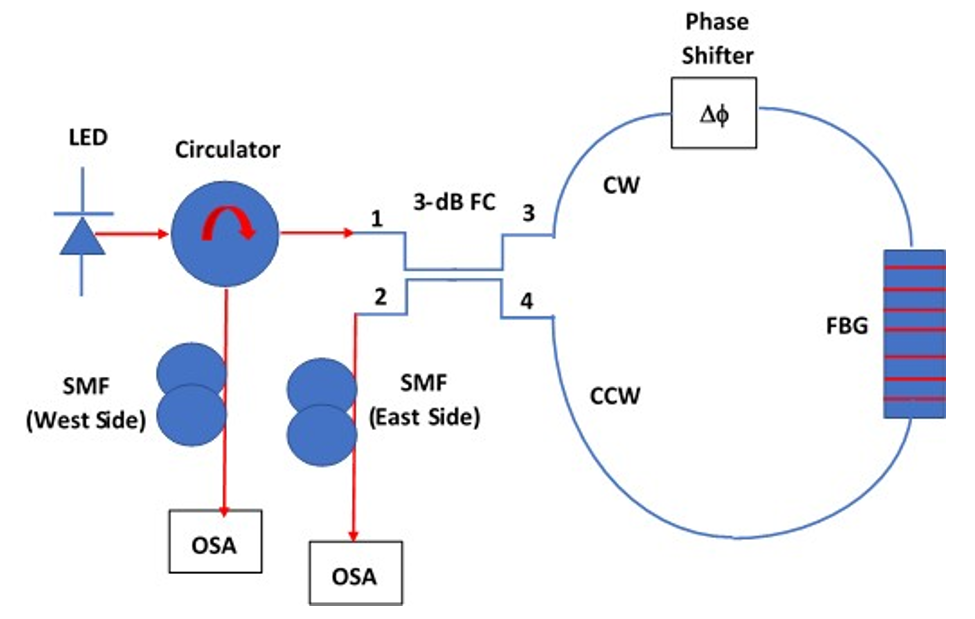

FBG環形鏡感測器佈局

優點

FBG光纖環形鏡感測器可用于任何遠端位置不同參數的檢測，並可通過單模光纖傳輸感應資料。

通過控制移相器的相位，可以從傳輸系統的兩側訪問所檢測的資料。

OptiSystem軟體允許使用者研究FBG光纖環形鏡感測器中不同參數對整體性能的影響。

使用OptiSystem軟體可以進行FBG參數合成。

模擬說明

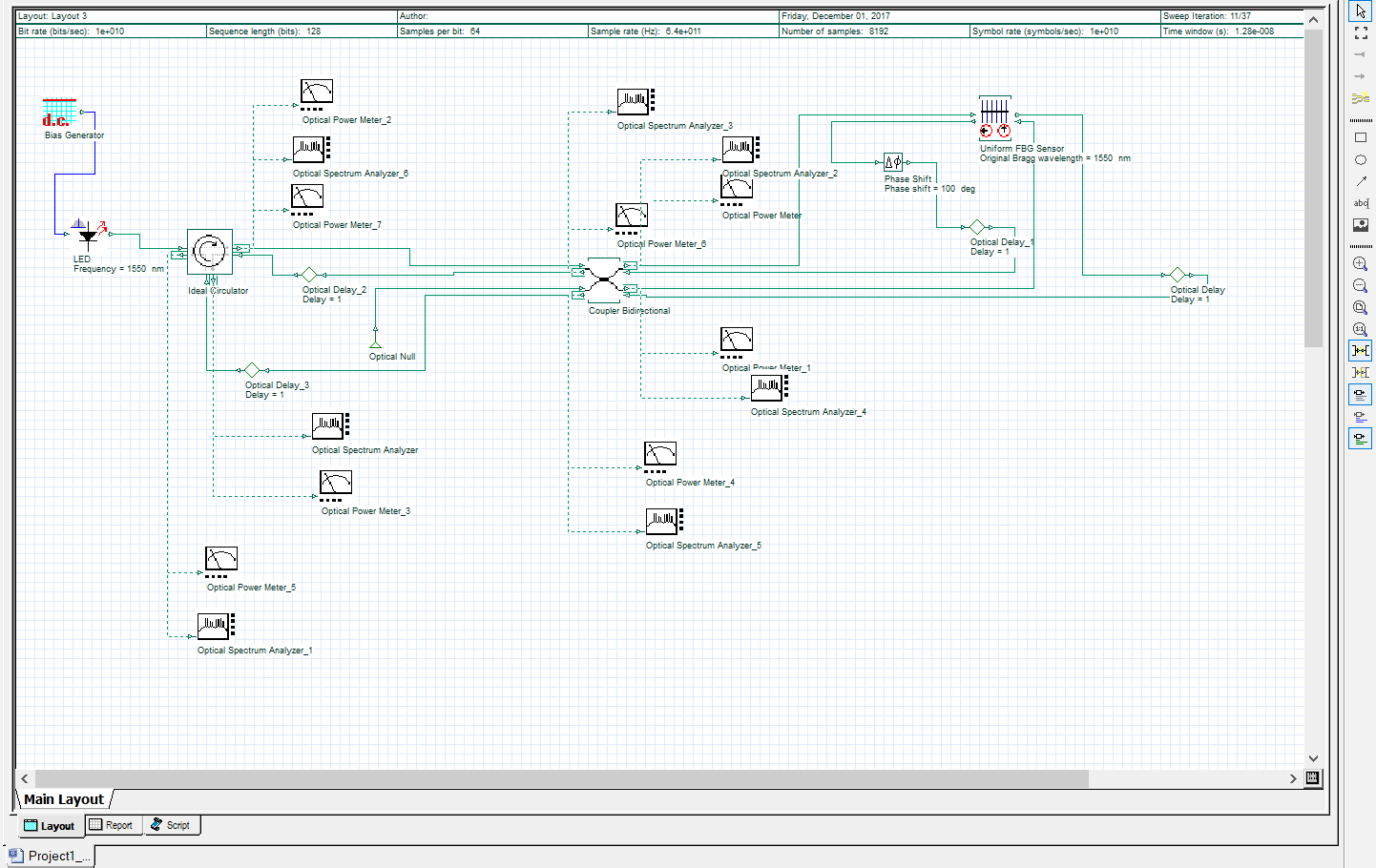

圖1顯示了用於在OptiSystem中進行FBG光纖環形鏡感測器數值模擬的佈局。低成本寬頻LED可用於探測感
測器。 LED燈光通過一個迴圈器和一個3-dB光纖耦合器在兩個方向上發射到環路中。 FBG在其定義的頻寬和中心
頻率內，反射環路每個方向上的光信號。 FBG還允許傳輸其頻寬之外的光信號，且不改變它們的傳播方向。一旦
反射和傳輸的場返回到3-dB光纖耦合器的輸出埠，它們就會加強，消減或部分地干擾，這取決於3-dB光纖耦合器
的每個輸出埠處的兩個場之間的相位差。如果兩個場之間的相位差為0°，則光信號將通過環路傳輸並出現在3-dB
光纖耦合器的另一個輸入埠（標記為2）。但是，如果兩個場之間的相位差為180°，則光信號被反射回3dB光纖耦
合器的輸入埠（標記為1）。任何其他相位差都會導致光信號出現在兩個埠上。當相移等於180°或0°時，反射或透
射的產生的光信號是以FBG中心頻率（1550nm）為中心的連續波（CW），其20dB線寬為90GHz（0.72nm），
如圖2所示。

圖1.模擬的FBG光纖環形鏡佈局

當感測位置處的環境條件改變或應力和應變施加到光纖布拉格光柵時，FBG物理條件改變並影響其中心布拉格
波長。結果是產生的CW光信號中心波長變化。可以從感測器位置遠端監測中心波長的漂移。

圖2.相移設備設置為0°時發送的CW信號

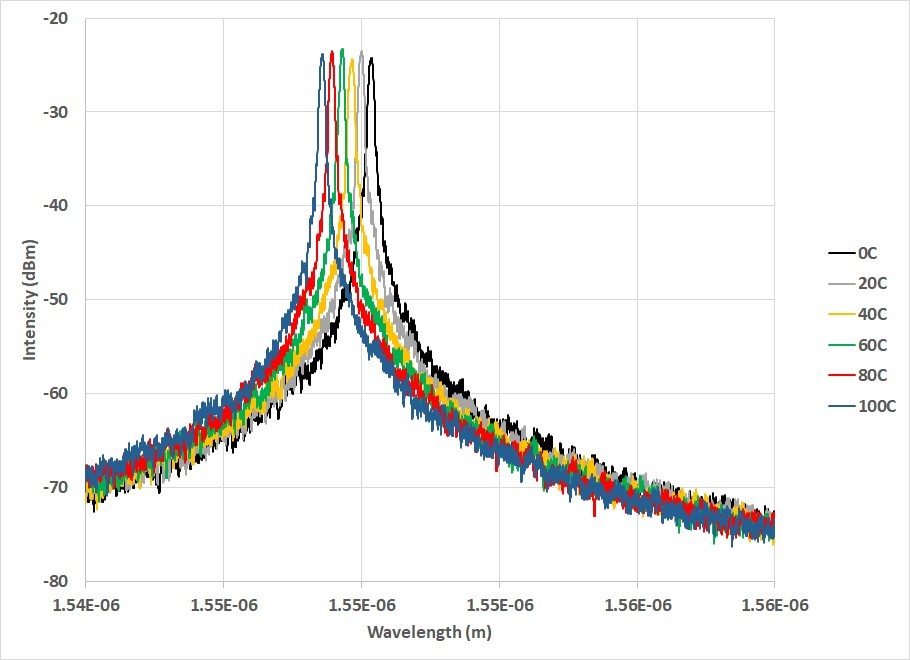

圖3顯示了當相移器設置為0°時，由於感測位置處的溫度變化導致光柵布拉格波長的變化而在反射埠處測量的
CW光信號。在模擬時，FBG的溫度範圍從0℃變為100℃。

圖3.薄矩形單元對方向角的回應

模擬工具可用于合成現實生活中部署的FBG光柵的實際參數。這可以在傳感系統的安裝和測試階段完成。然
後，通過比較測量的CW光信號的中心波長和合成的FBG參數的模擬結果，可以將合成的FBG用於實際傳感系統的
分析階段。
