OptiMode:向量有限元法-精度及優勢
時間:2021-09-09 16:46來源:未知作者: infotek點擊:列印

       1. 概述

       由於光通信系統向集成化方向發展,因此高折射率對比度以及亞波長尺寸波導的建模變得越來越重要。這些

屬性需要一個模態求解器,既能夠真實地進行幾何近似,也可以進行電場的近似。波導尺寸與感興趣的電磁場區

域可能有幾個數量級的差別,如長距離等離子體激元。


       2.應用


       矽光子學

       波導設計

       空心光纖

       亞波長光學

       彎曲波導

       長距離等離子體激元



                                                                                                       高折射率對比光纖

       3.優勢

       向量有限元法速度非常快,而且精度高

       全向量公式化各向異性模式求解器

       能夠使用5階插值混合向量/節點量,以去掉偽解並極大的增加精度

       可利用佈局的對稱性降低模擬域尺寸

       單軸完全匹配層(UPML)可以用來找到遺漏的模式

       三角網格大小可調整以精確近似電磁場和波導的幾何結構

       模態指數評估可提高速度,還可以用來搜索特定的光學模式

       採用變換光學精確地計算彎曲波導的模式,,即使是一個很小的曲率半徑

       4.模擬描述

        在向量有限元法與其他模式求解器進行對比之前,應對不同的階數的基礎函數的準確性進行了測試。最簡

單的波導是一個均勻介質微波波導。纖芯是一個簡單電介質,包層被視為一個完美的電導體,以描述一個矩形

金屬牆。

       下面的圖示中顯示了VFEM結果和解析結果間的相對百分比誤差。誤差根據有限元網格中自由度結果的方程

進行繪製。

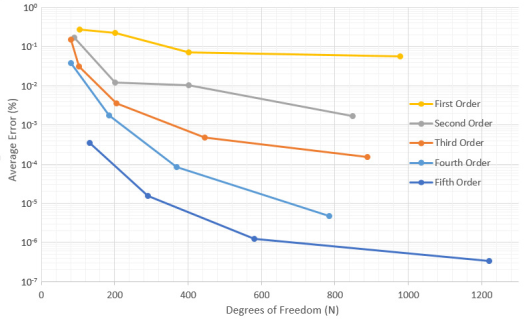

                                                                      圖1 VFEM計算的平均誤差


       前5個模式誤差的平均值如圖1中所繪製。其清晰表明,對於一個傳播常數,增加基礎方程的階次可以獲得更

高精度的結果。在x=400時,增加基礎方程的級次,等於近乎提高數量級高度的精度。此處應該指出的是,最大

平均誤差僅為0.3%。


       對一個纖芯折射率1.5和包層折射率為1.0的高對比光纖,對比使用不同方法的模態求解器。儘管在SOI波導中

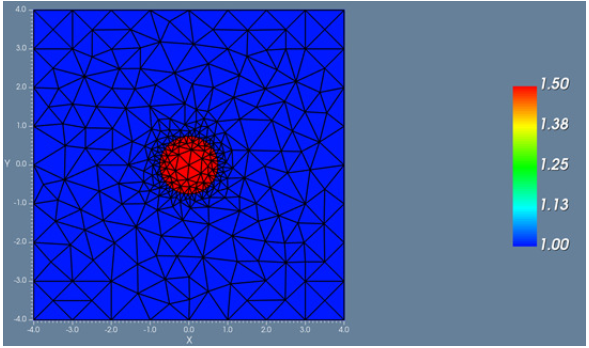

可能不算是高對比,但對於我們來說對比度已足夠大了。波導的橫截面顯示在反面。

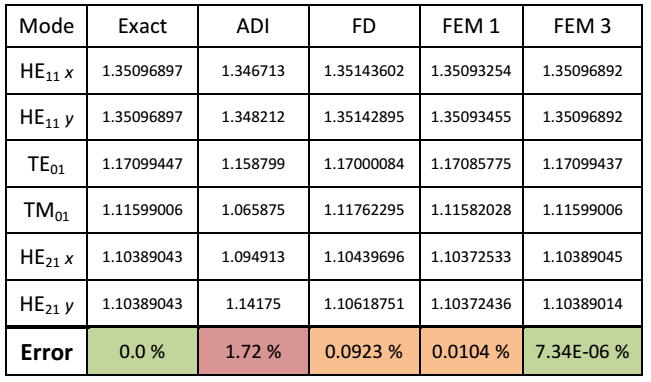

                              表1:利用多種模態求解器計算的模折射率。包含了模折射率的平均誤差。



       上面的表格顯示了對於前六光纖向量模式計算的模折射率。將一個光纖向量求解器作為基準,並標籤為

“Exact”。此外,ADI、FD和FEM求解也都用於計算光纖模態。其中FEM分為兩組:第一組使用1階量,第二

組使用3階量。但在表格中沒有給出各求解器所花費時間。其中,FEM計算時間與FD的計算時間大概一致,

(FD耗時~109秒,FEM耗時~65秒)。



       表格充分說明了FEM模態求解器的優勢和ADI的不足。ADI方法計算速度快,但是尋找較高精度高階模態比較困

難,而且其精度隨波導對比度提高而降低。FD法優於ADI,但精度最好的是FEM法。這並不僅對於光纖模態,對於

矩形和任意形狀波導也同樣適用。

       有限元求解器如此精確的主要原因之一是其近似幾何體的方式。ADI和FD採用小矩形進行折射率採樣,這導致

了對角線或曲線的階梯式近似。理論上,矩形晶元可以縮小至階梯式以進行一個很好的近似,但在實踐中它仍然會

導致相當大的誤差。有限元求解器使用三角形網格可以近似對角線到一個高精度水準,並可以提供足夠少的三角來

近似曲線。
