應用

骨幹網聚合取代N * 10 G LAG。

資料中心網路聚合和企業計算。

在100 G乙太網中的傳輸和乙太網融合。

概述

偏振複用和正交相移鍵控（PM-QPSK或DP-QPSK）的組合正在成為達到100 Gbps或更高位元速率的最有前景的解決方案之一。在接收器端，數位信號處理（DSP）的使用導致相對於傳統實現的顯著部署改進。本案例介紹了100 Gbps DP-QPSK傳輸系統的實際設計，該系統使用數位信號處理的同調檢測進行失真補償。

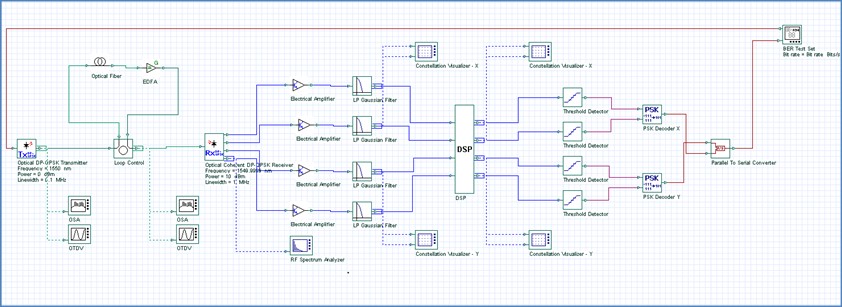

100 Gbps DP-QPSK佈局

優點

通過全面的設計環境顯著降低產品開發成本並提高生產力，從而幫助規劃，測試和模擬現代光網路傳輸層中的光鏈路。

使用者能夠分析電子均衡的不同演算法，（例如Gram-Schmidt正交化程式（GSOP），橢圓校正方法（EC），橫向數字濾波器）

與流行的設計工具介面。

新的BER測試裝置可以模擬數百萬比特直接誤差計數。

FEC

多參數掃描使系統設計人員能夠研究與感興趣的參數相關的權衡，並為部署選擇最佳設計。

探索100G的不同調製格式：DQPSK，同調DP-QPSK，同調OFDM和同調M-QAM。

模擬說明

100 Gbps DP-QPSK系統可分為五個主要部分：DP-QPSK發送器，傳輸鏈路，同調接收器，數位信號處理和檢測和解碼（後面是直接誤差計數）。信號由光學DP-QPSK發射器產生，然後通過光纖環路傳播，在光纖中會發生色散和偏振效應。然後它通過同調接收器進入DSP進行失真補償。使用簡單的橫向數位濾波器補償光纖色散，並且通過恒模演算法（CMA）實現自我調整偏振解複用。然後使用改進的Viterbi-Viterbi相位估計演算法（在兩個極化上共同工作）來補償發射器和本地振盪器（LO）之間的相位和頻率失配。數位信號處理完成後，信號被發送到檢測器和解碼器，然後發送到BER測試裝置進行直接誤差計數。

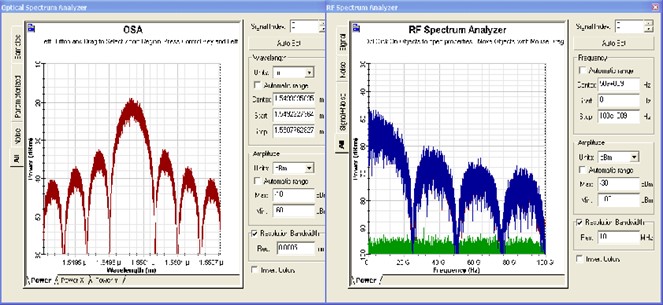

下面是發射機後100 Gbps DP-QPSK信號的光譜圖像，以及同調DP-QPSK接收機後獲得的RF頻譜。

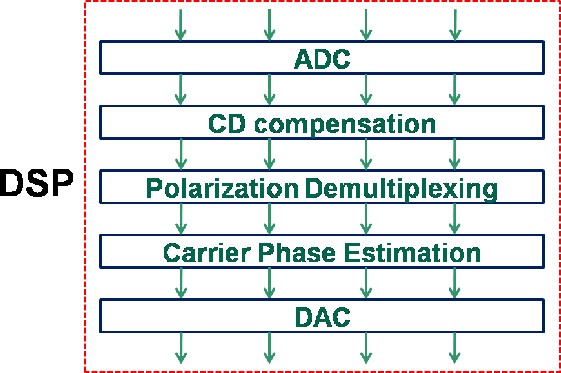

DSP模組的內部結構如下所示：

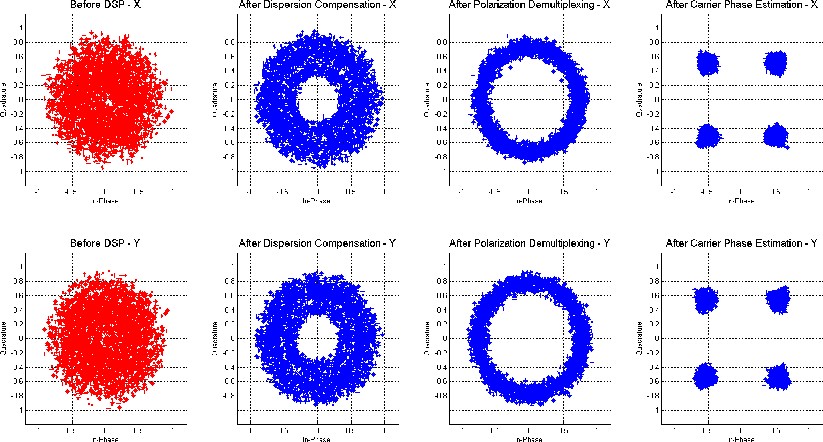

DSP之前和之後的電子星座圖（極化X）如下：

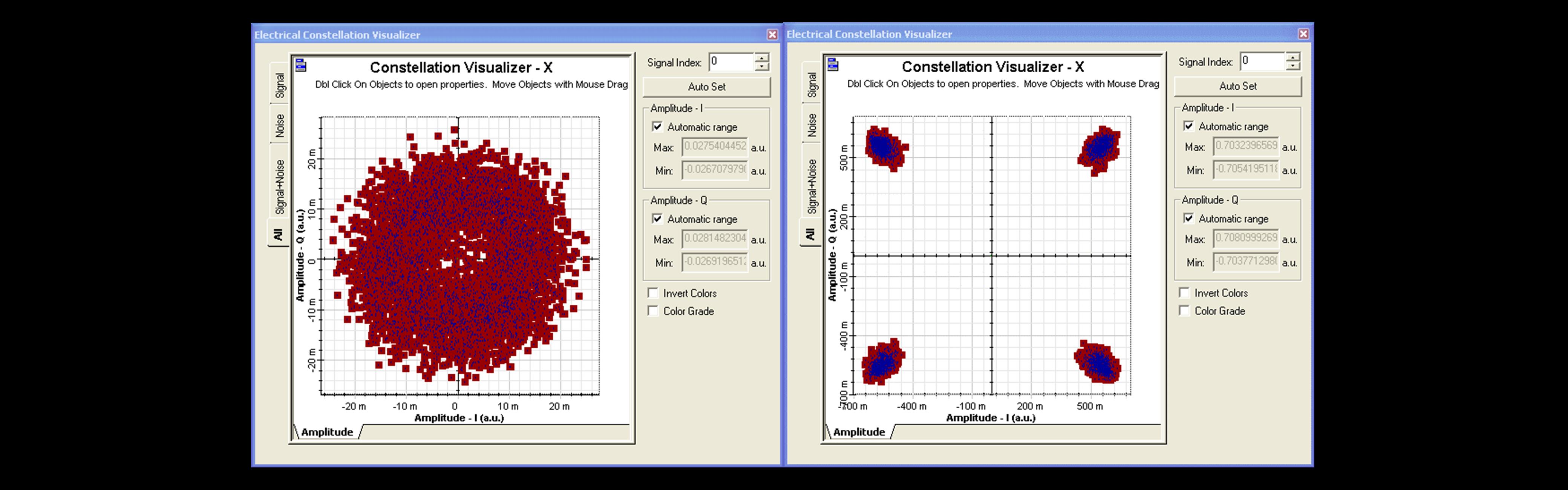

用於數位信號處理的演算法通過Matlab元件實現。通過將Matlab元件設置為調試模式，每個步驟（CD補償，偏振解複用和載波相位估計）後生成的電子星座圖如下所示：
