OptiBPM應用：光功率耦合器

時間:2023-03-06 15:57來源:未知作者: infotek點擊:次列印

• 光功率合成器是光纖通信系統中的必要器件。

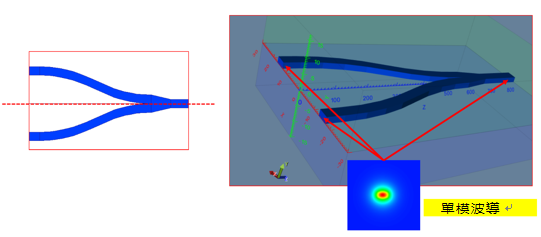

• 如果功率合成器具有以下特性：

− 對稱性

− 輸入和輸出具有完全相同的單模波導

• 這類功率合成器具有一些獨有的特點，但其基本特徵可以在OptiBPM中得到準確的驗證。

• 根據能量守恆定律

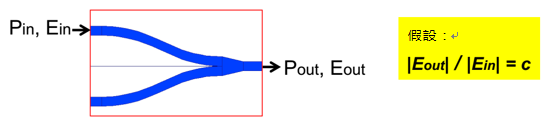

• 由於輸入和輸出波導是完全相同的單模波導，輸入和輸出場的振幅需滿足：

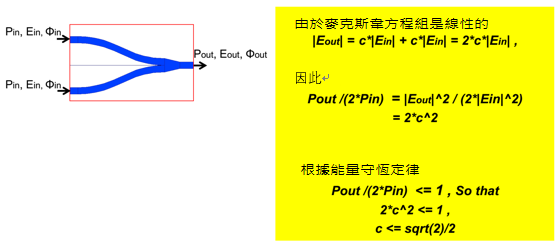

• 因此，

• 下圖是在OptiBPM中模擬一個設計好的3D功率合成器實例。

• 在黑匣中只有一束入射光時會發生什麼？

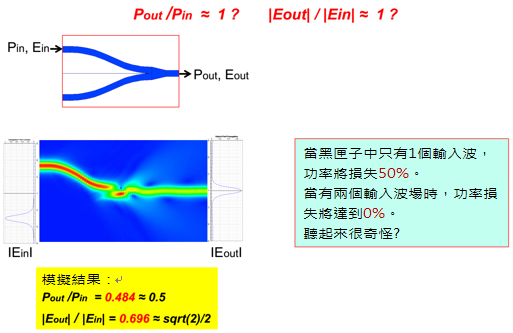

• 考慮一個輸入的情況下，

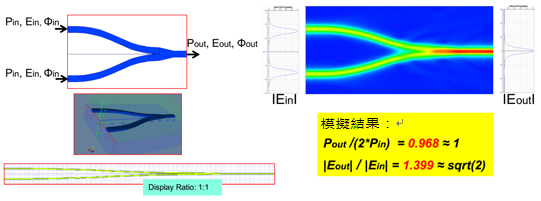

• 在兩個輸入的情況下，

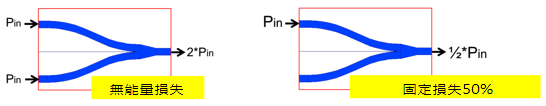

• 結論

設計一個滿足以下要求的單模功率合成器是不可能的。
1. 無能量損失地合成2個完全相同的光學模場。
2. 當只有1個輸入模場時無能量損失。

OptiBPM在模擬結果和理論值之間顯示了高度的一致性
