在本次案例中，您將學習如何設計具有啁啾和切趾的光纖布拉格光柵。這種光柵可用於光纖色散補償。
步驟1
首先新建一個項目。然後，選擇五個可用模組中的一個來使用: Single Fiber, Fiber Coupler, Single Waveguide, Waveguide Coupler, 和Other Waveguide。
選擇Single Fiber：
1. File > New
2. 在“New”對話方塊中，按一下“Single Fiber”選項
我們將模擬如圖1所示的二維光柵佈局。
步驟2

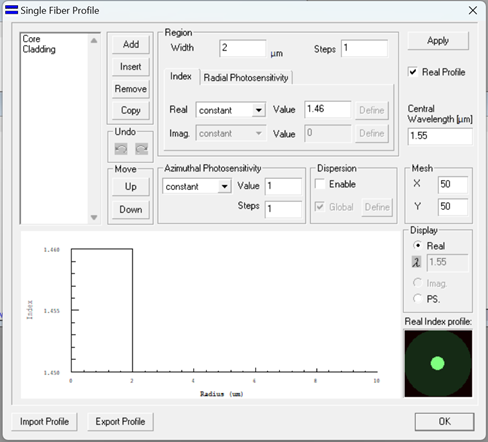

接下來，您將為單個光纖定義某些參數。在“Single Fiber”對話方塊中，您可以設置以下特性: Index Profile, Photosensitivity Profile, Number Of Points In Mesh, Central Wavelength等。
打開“Single Fiber”對話方塊：
1. 在工程視窗，點擊Fiber/Waveguide Parameters按鈕
系統彈出“Single Fiber”對話方塊
注意:本案例您將使用默認參數，因此不必更改任何預定義選項。
2. 點擊OK關閉“Single Fiber”對話方塊
步驟3
在這一步中，您將訪問清單中的光纖/波導結構的計算模式。你使用的光纖是單模光纖。

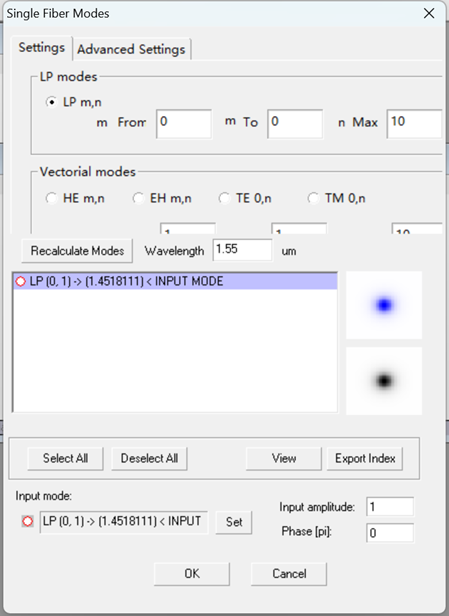

打開清單中的計算模式：
1. 在菜單的“Parameters”中按一下“Mode …”。
2. Input Amplitude設置為1，Phase設置為0。
3. 按一下OK按鈕。
注意:如果您選擇使用單光纖模組或單波導模組，您將看到在對話方塊中只有一個模式清單。如果您正在使用其他模式，您將看到對話方塊中有兩個可用的列表。
步驟4
在這一步中，您將學習如何打開Grating Manager對話方塊以及如何訪問Grating Definition對話方塊，在該對話方塊中您可以定義每個光柵的參數。Grating Manager為您提供了光柵物件的清單(以及關於這些物件的一些重要資訊)，並允許您添加，刪除或複製光柵或相移。
打開Grating Manager對話方塊：
1. 在菜單的“Parameters”中按一下“Grating…”
2. 在Grating Manager對話方塊中，按兩下光柵1物件，打開Grating Definition對話方塊。
步驟5
在這一步中，你將在Grating Definition對話方塊中定義你正在使用的光柵的參數。

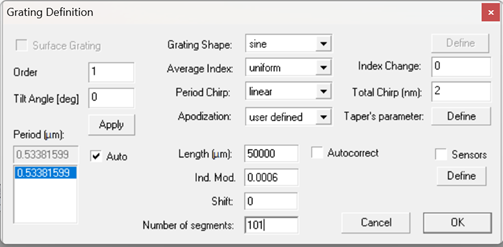

定義光柵參數：
1. 在Grating Definition 對話方塊的“Grating Shape”清單方塊中，選擇“sine”。
2. 在“Average Index”對話方塊中選擇“uniform”。
3. 在“Index Change”框中，確保將指數設置為0。
4. 在“Period Chirp”清單方塊中選擇“linear”。
5. 在“Total Chirp”框中，鍵入2。
6. 在“apodiization”清單方塊中選擇“User Defined”。
7. 在“Ind. Mod.”框中，輸入0.0006。
8.在“Number of Segments”框中，輸入101。
注意:您將注意到，對於某些參數，您可以使用預定義的函數或使用者定義的選項。注意，當您從apodiization清單方塊中選擇User Defined選項時，將啟用Define按鈕。
光柵將通過在“Number of Segments”框中輸入的段數來定義。所有的部分將被視為一個單一的均勻光柵。通過增加片段的數量，可以獲得更好的精度。但是，計算時間隨著段數的增加而增加。
步驟6
在這一步中，您將學習如何在“User Defined”對話方塊中編寫函數。“User Defined”對話方塊允許您使用基本語法對函數進行程式設計，並通過按下“顯示”按鈕對函數進行視覺化測試。在此步驟結束後，您將完成定義光纖布拉格光柵的所有必要參數。

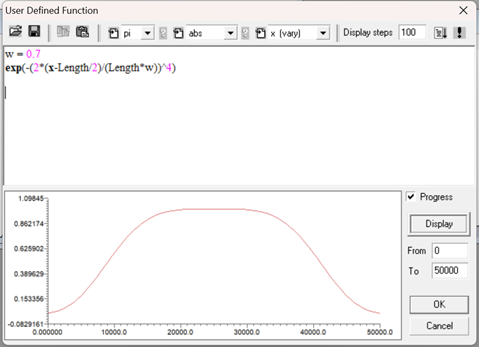

程式設計與測試函數：
1. 在Grating Definition對話方塊中，按一下已啟用的User Defined按鈕。
2. 在“User Defined Function”對話方塊中，刪除編輯視窗中的所有內容(其中已經預設定義了一個函數)，並編寫以下函數:
w = 0.7
exp(-(2*(x-Length/2)/(Length*w))^4)
3. 按一下“Display”按鈕，可以在對話方塊中看到帶有已定義參數的新曲線。
注意:當你改變“w”的值並點擊顯示按鈕時，你會看到一條不同的曲線。在關閉對話方塊之前，您可能需要嘗試使用不同的值。
在//命令之後的行中寫入的任何內容都會被忽略。
4. 按一下“OK”按鈕關閉“User Defined Function”對話方塊。
5. 在“Grating Definition”對話方塊中，按一下“OK”按鈕。
6.在Grating Manager對話方塊中，按一下OK按鈕返回到專案視窗。
步驟7
定義了光纖布拉格光柵的所有必要參數後，您現在將學習如何在多視圖視窗中工作。
在專案視窗中，您可以訪問顯示在專案視窗左側的不同參數按鈕。可以從“Calculation”清單方塊中列出的幾個計算選項中進行選擇;可以使用顏色按鈕，它放在小工具列上;你可以切換顯示的結果，它位於“圖形”視窗的底部。
觀察計算結果：

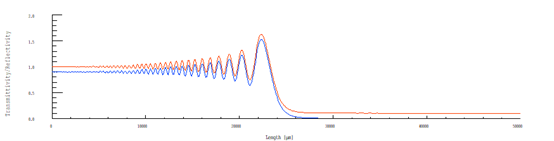

從“Calculation”清單方塊中選擇“Propagation”。
在Propag.step中，輸入500 。
按一下Calculate按鈕查看結果。
步驟8
使用顏色按鈕：
1. 按一下圖形視窗中的任何位置。
2. 在小工具列上按紅色按鈕，可以看到透射功率曲線。
3. 按藍色按鈕查看反射功率曲線。
注意:每種顏色代表不同的曲線。在上面的例子中，只有兩個顏色按鈕可以啟用，因為只有兩條曲線可用。在包含顏色按鈕的小工具列上，您可以按一下第一個灰色/白色按鈕來隱藏計算選項視窗和參數按鈕。

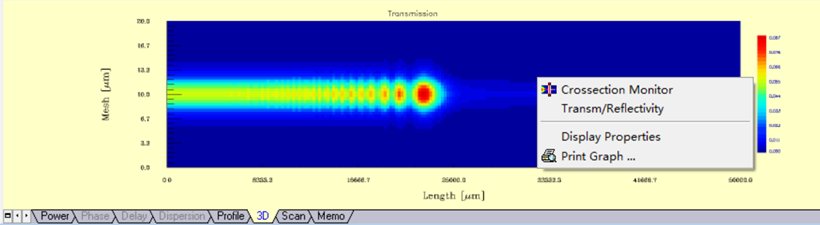

使用顯示按鈕：
1. 在專案視窗中，按一下圖形視窗。
2. 按一下“3D”標籤。
3. 在3D視窗中，按一下滑鼠右鍵以查看彈出功能表。
步驟9
在這一步中，您將學習如何使用不同的計算選項以及如何進行簡單的計算。為此，您將使用“Calculation”清單方塊中的計算選項，其中包含最常用的計算選項。.

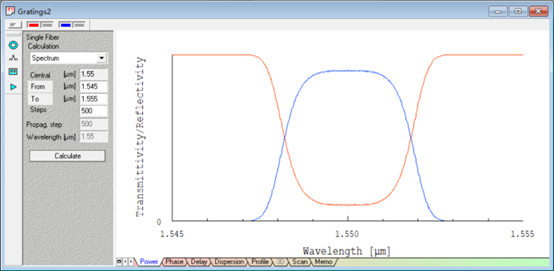

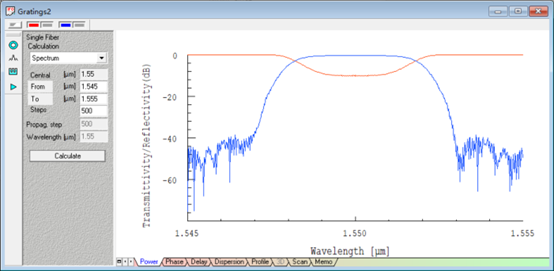

計算頻譜特性：
1. 在多視圖窗口中，按一下“Power”標籤。
2. 在“Calculation”清單方塊中選擇“Spectrum”。
3. 選擇波長範圍為1.545 ~ 1.555,step設置為500。
4. 按Calculation按鈕計算光譜特性。
5. 按右鍵圖形。
6. 從列表中選擇Axis Properties。
7. 選擇左Y軸選項卡，然後取消選擇Show as dB。
8. Y軸範圍從0~1。
9. 按一下OK，圖形將自動改變。
步驟10
OptiGrating允許您測試半高全寬。為此，在這一步中，您將使用FWHM工具。
使用FWHM工具：
1. 在顯示視窗點擊一次。
2. 按右鍵圖形。
3. 從列表中選擇Axis Properties。
4. 選擇左Y軸選項卡，然後取消選擇Show as dB。
5. 按一下OK。

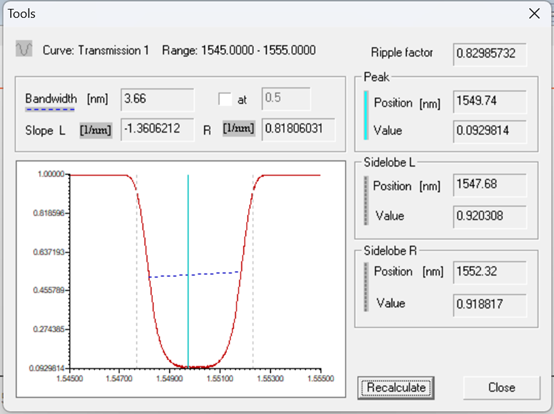

6. 從“Tools”下拉式功能表中選擇FWHM，顯示“Tools”對話方塊。
1. 如果需要按最大值的一半計算頻寬，請選中“Bandwidth”旁邊的“at”核取方塊。
2. 在At核取方塊旁邊的框中輸入0.5。
3. 按一下“Recalculate”
4. 按一下“Close”按鈕關閉對話方塊。
注意:在“Tools”對話方塊中，您不僅可以計算最大頻寬的一半:如果啟用“at”核取方塊，您可以在框中輸入任意y軸絕對位置，然後按一下“Recalculate”按鈕。
步驟11
在此步驟中，您將看到累積相點陣圖、延遲圖和色散圖。

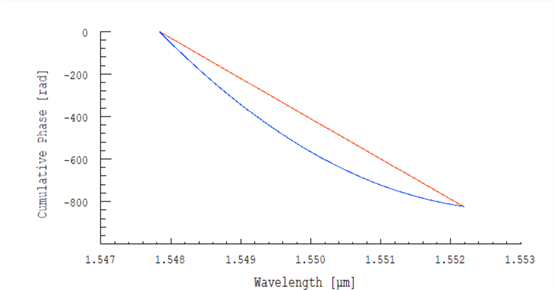

觀察累計相點陣圖：
1. 在Project Window中，在From框中輸入1.54784。
2. 在To框中，輸入1.5522。
3. 在Steps框中，輸入800
4. 確保反射和傳輸按鈕都被選中。
5. 按一下Calculate按鈕。
6. 在圖形視窗中，按一下Phase選項卡。
注意:預設情況下，階段是累積的。若要在累積階段和標準階段之間切換，請按兩下滑鼠左鍵，然後從彈出功能表中按一下Cumulative Phase。

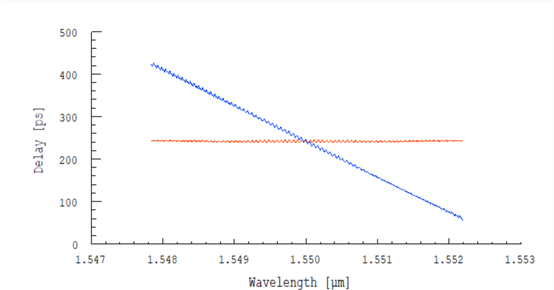

觀察延遲圖表：
在多視圖視窗中，按一下“Delay”選項卡。

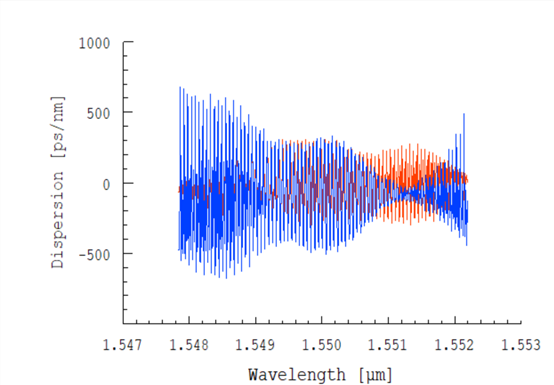

觀察色散圖：
在多視圖視窗中，按一下“Dispersion”選項卡。
步驟12
在這一步中，您將選擇Pulse Response Calculation選項，定義一些脈衝回應特性，並進行簡單的計算。
定義脈衝回應特性：
1. 在圖形視窗中按一下。
2. 從“Calculation”清單方塊中選擇“Pulse Response”。您將注意到Define按鈕已啟用。
3. 在Steps中，輸入511。
4. 在Time Span中，鍵入200。
5. 在Wavelength中，輸入1.55。
6. 按一下Define按鈕。
7. 在Pulse Response對話方塊的Input Pulse清單方塊中，選擇Gaussian。
8. 在Intensity FWHM中，輸入10並按一下OK按鈕。
9. 在專案視窗中，按一下Calculate按鈕。
步驟13
在這一步中，您將探索脈衝回應的一些圖形。您可以看到輸入脈衝、輸入頻譜、光柵頻譜和輸出脈衝。

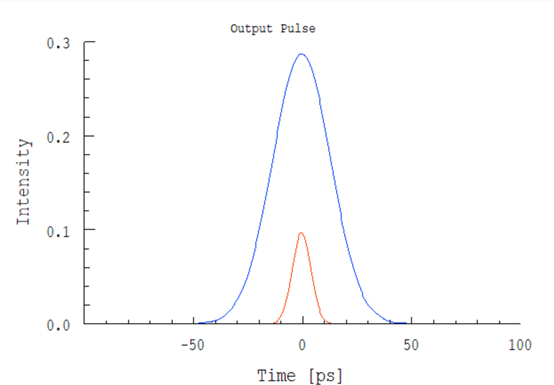

觀察輸出圖：
在多視圖視窗中，按一下“Output”選項卡。

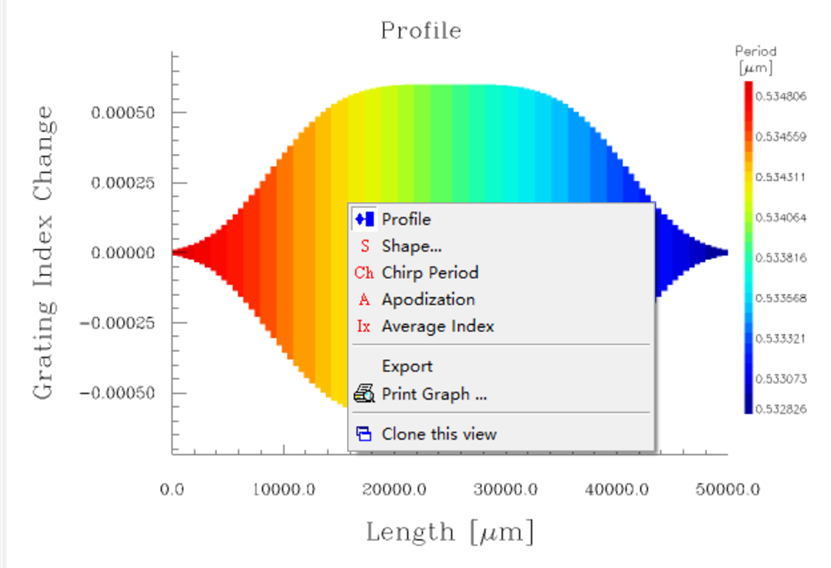

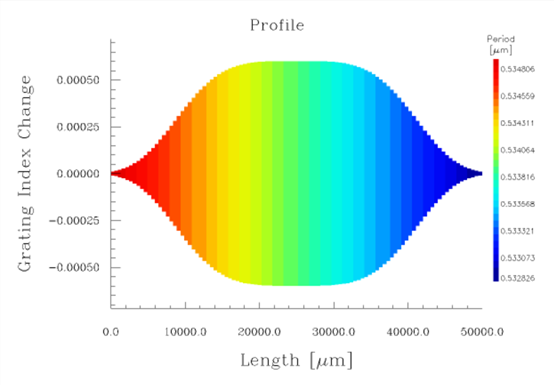

觀察剖面圖：
在多視圖視窗中，按一下“Profile”選項卡。
Profile選項卡顯示Grating Manager和Grating Definitions對話方塊中定義的光柵特性。您可以將所有特徵單獨顯示為2D圖，也可以將所有特徵組合顯示為剖面圖。
要在特徵之間切換，請按一下滑鼠右鍵並從彈出式功能表中選擇所需的選項。
你可以在剖面圖中看到什麼？

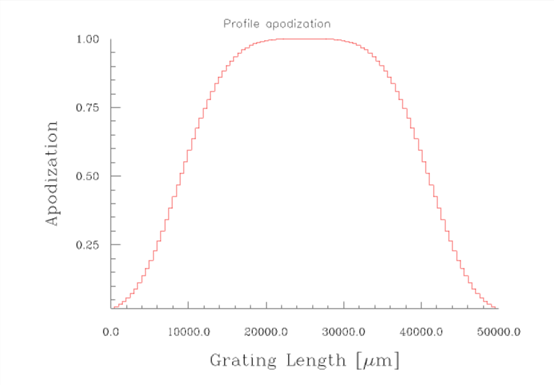

選擇apodiization：
在剖面圖的y軸上，您可以看到由apodiization確定的光柵折射率 :

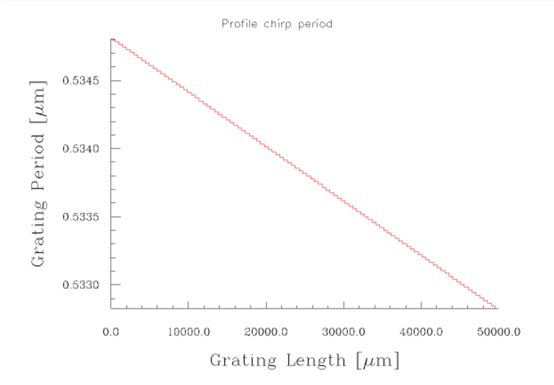

選擇Chirp Period：
在剖面圖的y軸上，可以看到由Grating Period Chirp決定的光柵週期:

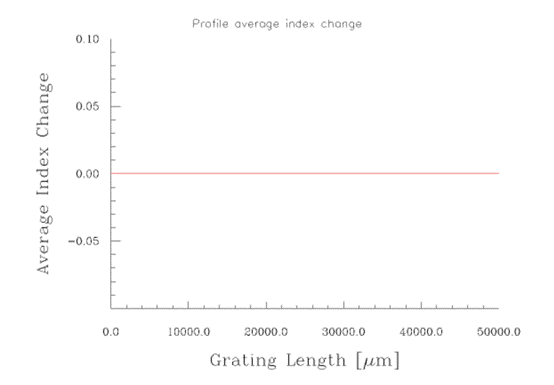

選擇Average Index：
剖面圖也由Average Index決定。由於您選擇了Uniform Average Index，因此剖面定位為1.46作為核心折射率:
|
