主要用於介紹如何在OptiBPM中創建一個簡單的多模干涉耦合器，主要步驟如下：
• 定義MMI耦合器的材料
• 定義佈局設定
• 創建一個MMI耦合器
• 插入輸入面
• 運行模擬
• 在OptiBPM_Analyzer中預覽模擬結果

1. 定義MMI耦合器的材料
為了定義MMI耦合器的材料，需要進行如下操作：
1) 通過File-New打開“初始性能對話方塊（Initial Properties）“

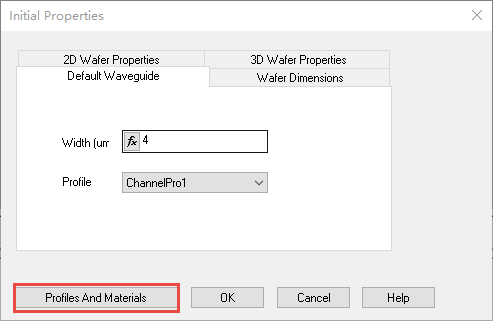

圖1.初始性能對話方塊

2) 點擊圖1中的“輪廓和材料（Profiles And Materials）”以啟動“輪廓設計視窗（Profile Designer）”

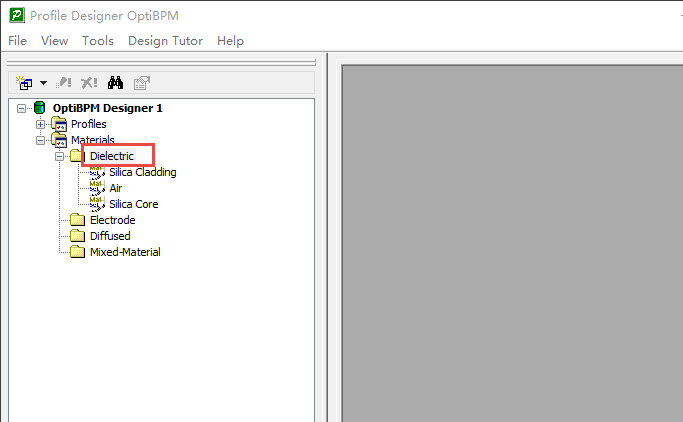

圖2.輪廓設計視窗

3) 按右鍵圖2中材料（Materials）標籤下的“電介質（Dielectric）“，選擇New以啟動電介質材料創建視窗

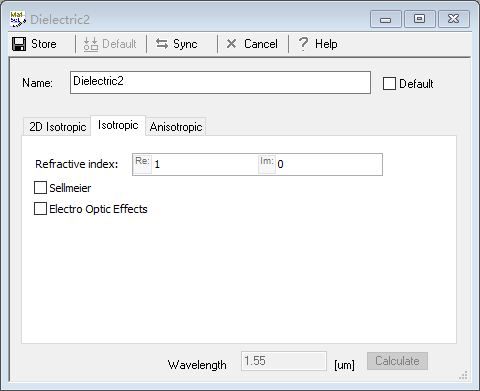

圖3.電介質材料創建窗口

4) 在圖3中視窗創建第一種電解質材料：
− Name : Guide
− Refractive Index (Re) : 3.3
− 點擊“Store”以保存創建的第一種電解質材料並關閉視窗

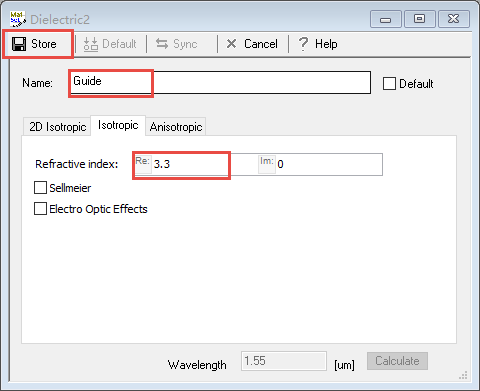

圖4.創建Guide材料

5) 重複步驟3）和4），創建第二種電解質材料：
− Name : Cladding
− Refractive Index (Re) : 3.27
− 點擊“Store”以保存創建的第一種電解質材料並關閉視窗

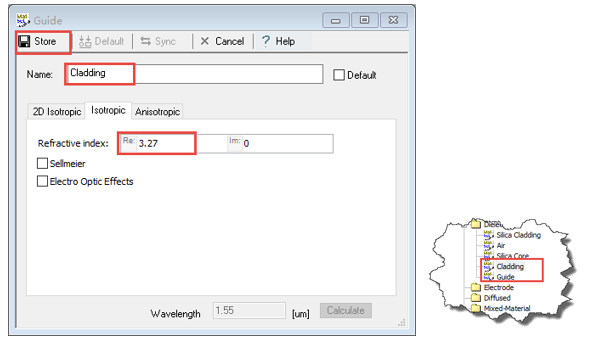

圖5.左圖為創建Cladding材料，右圖為材料創建成功後電解質材料標籤下的顯示

6) 按兩下Profiles標籤下的Channel-Channel1，進入通道編輯視窗，構建通道：
− Name ： Guide_Channel
− 2D profile definition: Guide
− 點擊“Store”保存創建的通道並關閉通道編輯視窗，關閉Profile Designer視窗

一張含有文字的圖片描述是以非常高的可信度產生

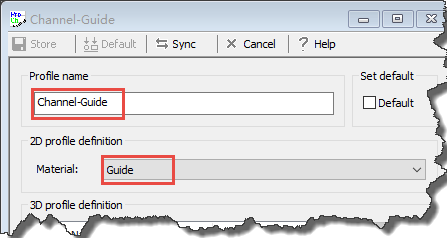

圖6.構建通道

2. 定義佈局設定
為了定義佈局設定，需要在“初始性能對話方塊（Initial Properties）”視窗進行以下操作：
1) 點擊“默認波導（Default Waveguide）”標籤
− Width：2.8
注意：所有的波導將會使用此設定以作為默認厚度
− Profile：Channel-Guide

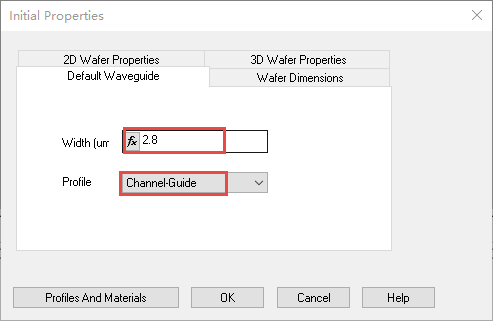

圖7.默認波導標籤下“Width”以及“Profile”設置
