OptiBPM：創建一個簡單的多模干涉（MMI）耦合器(2)

最新公告：2021訊技最新課程發佈了

欄目列表
FRED
virtualLab
Macleod
OptiWave
GLAD
OCAD
Litestar 4D
EastWave
JCMSuite
LASCAD
最新發佈
OptiBPM應用：光功率耦合
OptiSystem應用：光放大器
OptiSystem應用：數位調製
OptiSystem應用：100-Gbps
二進位光柵建模及近場
Optisystem應用：光電檢測
OptiFDTD應用：奈米盤型諧
OptiFDTD應用：用於光纖
OptiMode應用向量有限元法
OptiMode：向量有限元法

當前位置: 首頁 > 服務項目 > 案例分析 > OptiWave >

時間:2021-04-26 15:48來源:未知作者: infotek點擊:次列印

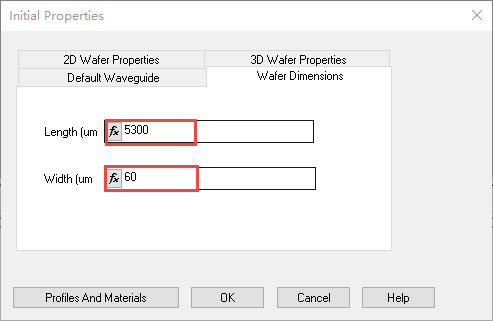

2) 切換到“晶圓尺寸（Wafer Dimension）”標籤：
− Length：5300
− Width：60

圖8.設置晶圓尺寸

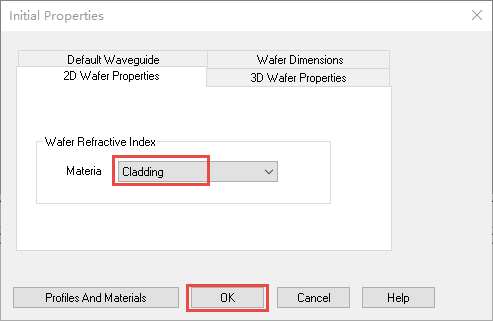

3) 切換到“2D晶圓屬性（2D Wafer Properties）”標籤：
− Material：Cladding
− 點擊OK以啟動佈局窗口

圖9.晶圓材料設置

4) 佈局窗口

一張含有文字的圖片描述是以非常高的可信度產生

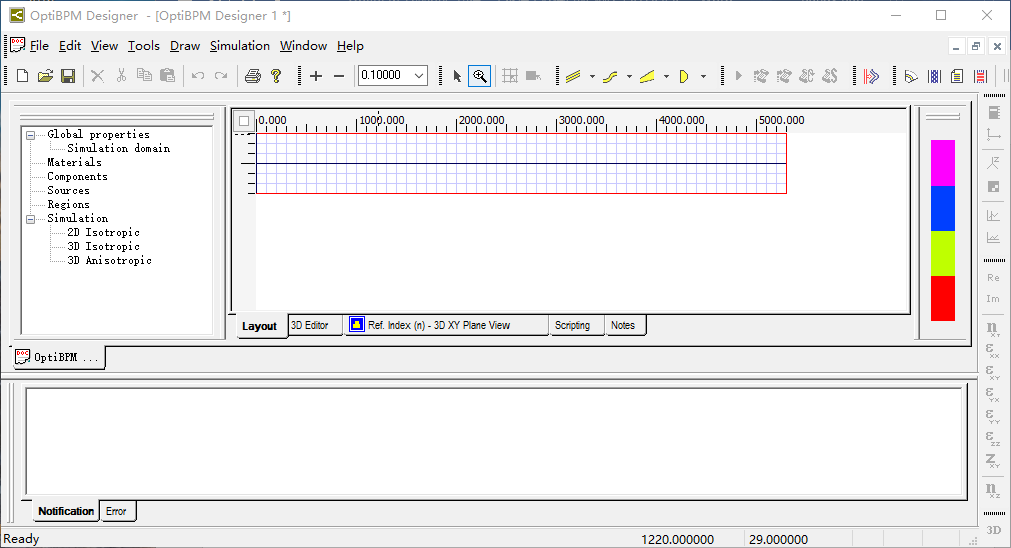

圖10.預設情況下佈局視窗顯示

5) 調整顯示比率，以便更好進行波導結構佈局設置：
− View-Layout Options以啟動佈局設置選項視窗
− Display ratio : Z=40,點擊OK，如圖11所示

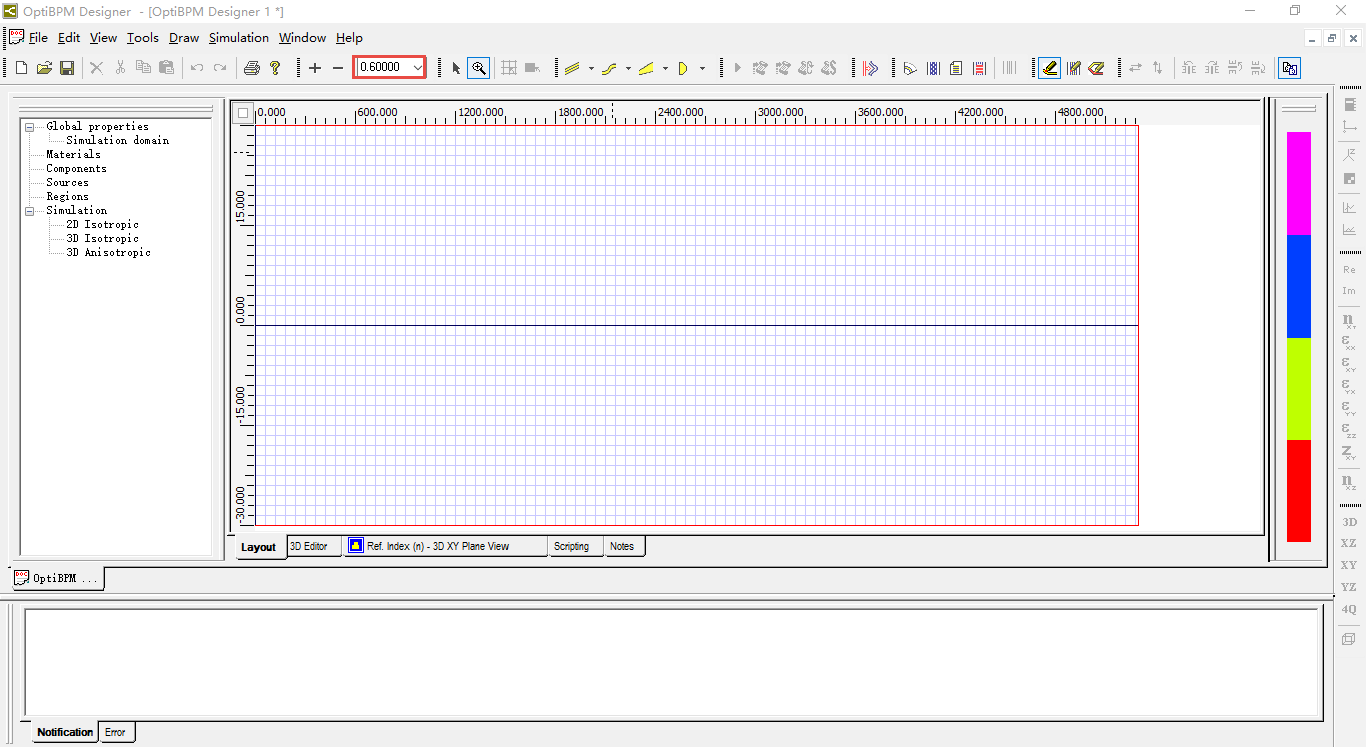

− 調整縮放比率為0.6 ，最終佈局顯示如圖12所示

圖11.調整Z方向和X方向的顯示比率

一張含有桌的圖片描述是以非常高的可信度產生

圖12.最終佈局顯示

3. 創建一個MMI耦合器
為了構建一個MMI耦合器，需要進入如下操作：
1) 在“繪圖（Draw）”功能表下選擇“線性波導（Linear Waveguide）”或者在波導欄下選擇線性波導

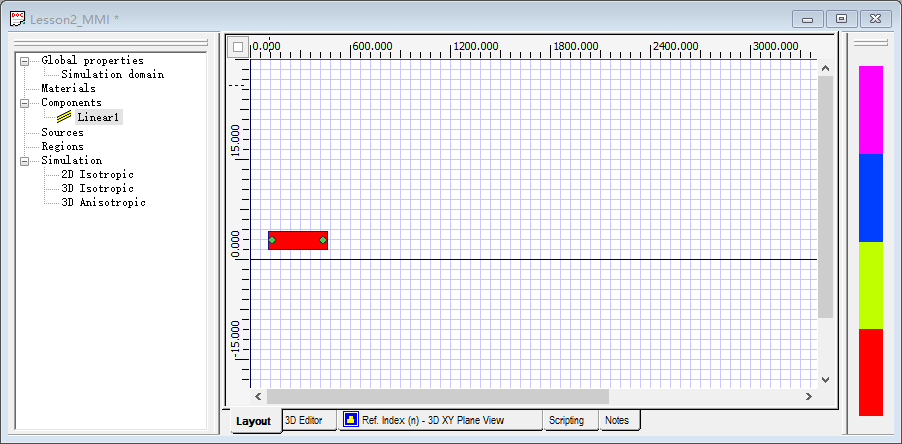

2) 當滑鼠指標變為十字叉時，點擊佈局視窗左側，並向右側拖拽波導後鬆開滑鼠，以生成第一個線性波導

圖13 .繪製第一個線性波動
