摘要

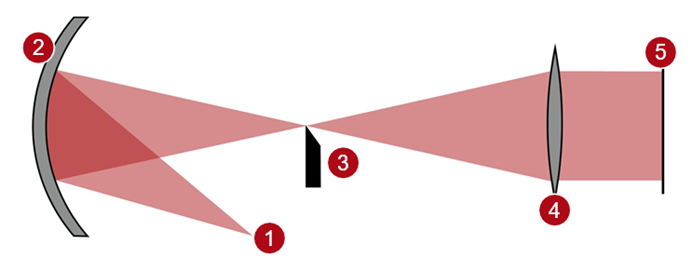

自 1858 年以來，傅科刀口測試一直是一種簡單且廉價的方法來確定凹面鏡的特性。 顧名思義，在這個測試中，刀刃（例如剃鬚刀片）被固定在光束的路徑中，靠近預期的焦點，以遮擋一半的光束。 然後在評估之前再次準直傳輸的場。 由此產生的圖案提供了所用反射鏡形狀的表徵。 此外，如果刀口的位置沿光軸發生變化，則在探測器平面上產生的光圖案也會發生變化。這種行為使用戶能夠精確地確定曲面鏡焦點的位置。

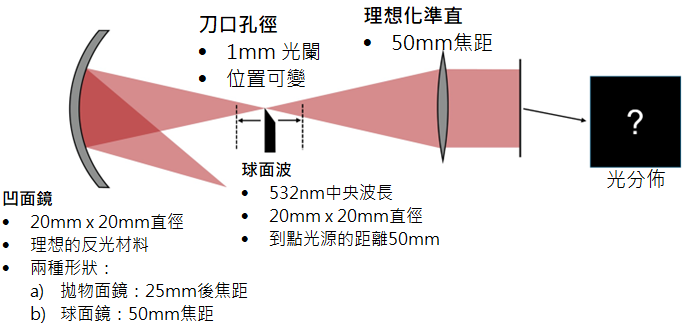

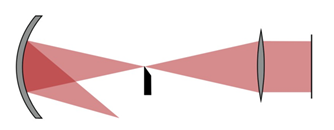

建模任務

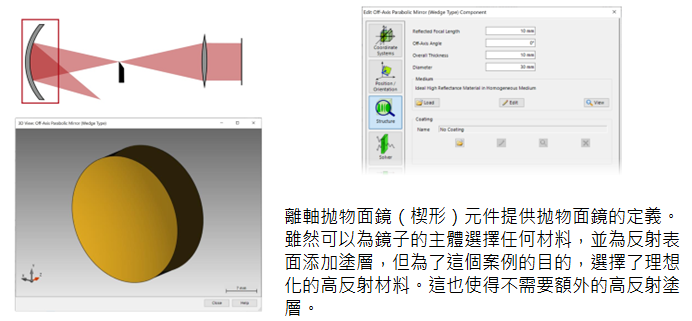

系統構建模組——抛物面鏡

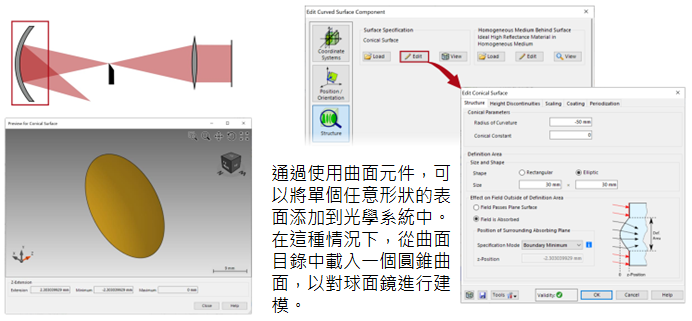

系統構建模組 – 球面鏡

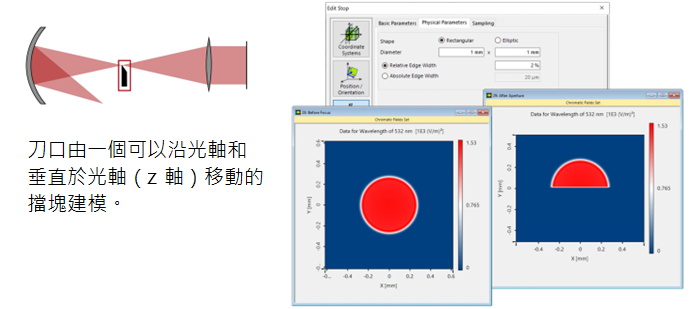

系統構建塊 – 光闌

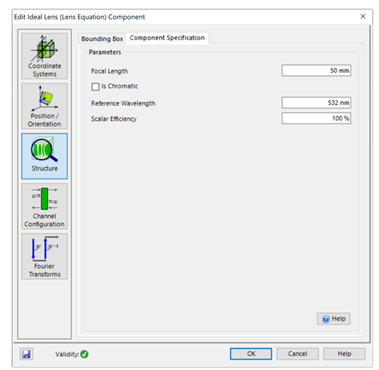

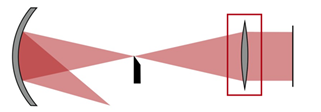

系統構建模組——理想準直透鏡
系統中應用了理想化的透鏡功能，以確保刀口後視場的準直。 因此，在這種情況下不考慮鏡片的表面和材料。 相反，透鏡為選定的波長和焦距提供了理想的準直功能。
可通過以下方式瞭解有關此功能的更多資訊：
  理想透鏡功能

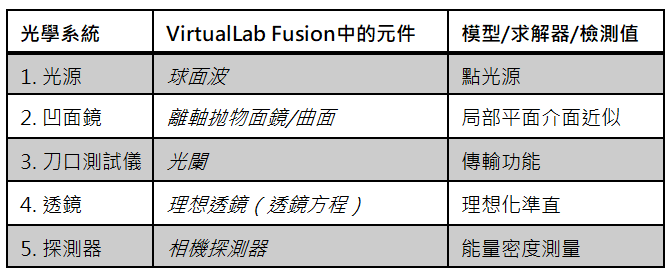

模型總結

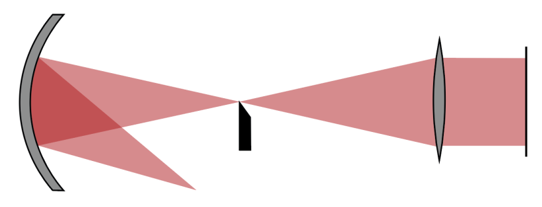

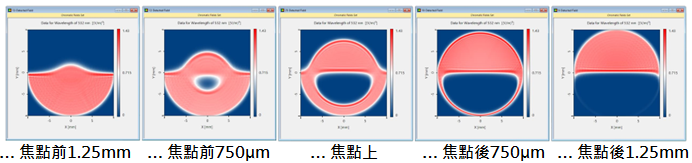

抛物面鏡：沿 Z 軸掃描
如果刀口非常靠近焦點，繞射效應會將光線塑造成預期的傅科甜甜圈形狀。 障礙物與焦點的距離越大，繞射效應的影響就越小。

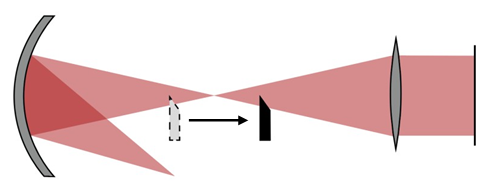

刀的孔徑定位...

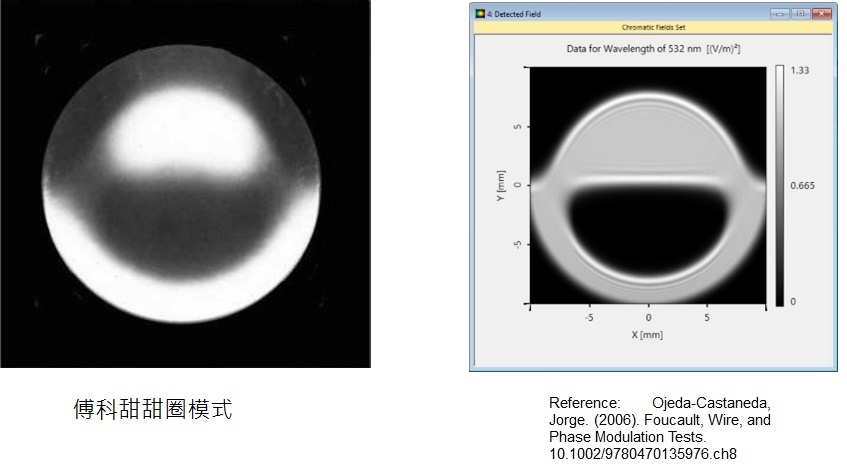

抛物面鏡：聚焦孔徑
如果光圈直接放在焦點上，則設置產生的光圖案很大程度上取決於所用凹面鏡的形狀。 在抛物面鏡的情況下，展示了稱為甜甜圈形的模式。 該資訊可用於表徵鏡子。

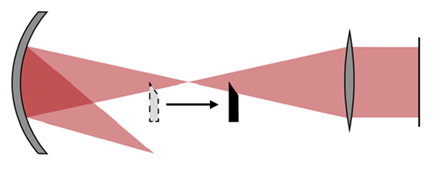

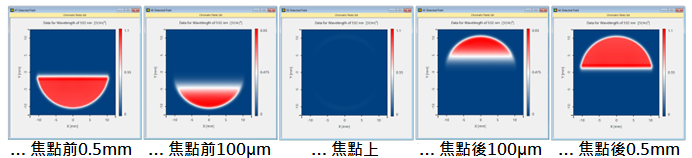

球面鏡：沿 Z 軸掃描
與抛物面鏡的情況類似，只有當刀刃直接放在焦點上時，繞射效應才會發揮作用。 如果稍微移動，障礙物只會導致場的截斷，也在最終檢測器平面中。
刀的孔徑定位.…
球面鏡：聚焦孔徑
對於理想的球面鏡，當光圈位於焦點上時，繞射效應會產生環狀結構。 但是由於強度比光圈稍微偏離焦點時的強度要低，在這種情況下看起來好像光線已經消失了。
檢測到的場具有與非焦點情況相同的靈敏度
檢測到的場比在非焦點情況下具有更高的靈敏度
|
