光波導系統的均勻性探測器
時間:2023-05-18 15:08來源:未知作者: infotek點擊:列印
摘要

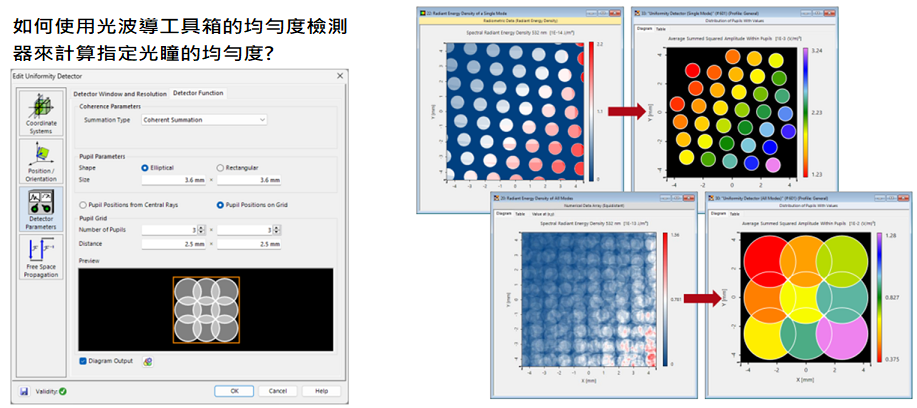

       對於AR/MR(增強現實或混合現實)設備領域的光導系統的性能評估,眼盒中光分佈的橫向均勻性是最關鍵的參數之一。為了在設計過程中測量和優化橫向均勻性,VirtualLab Fusion提供了一個均勻性檢測器,為此類研究提供工具。在本文檔中,我們演示了均勻性檢測器的配置選項。



這個使用案例展示了…

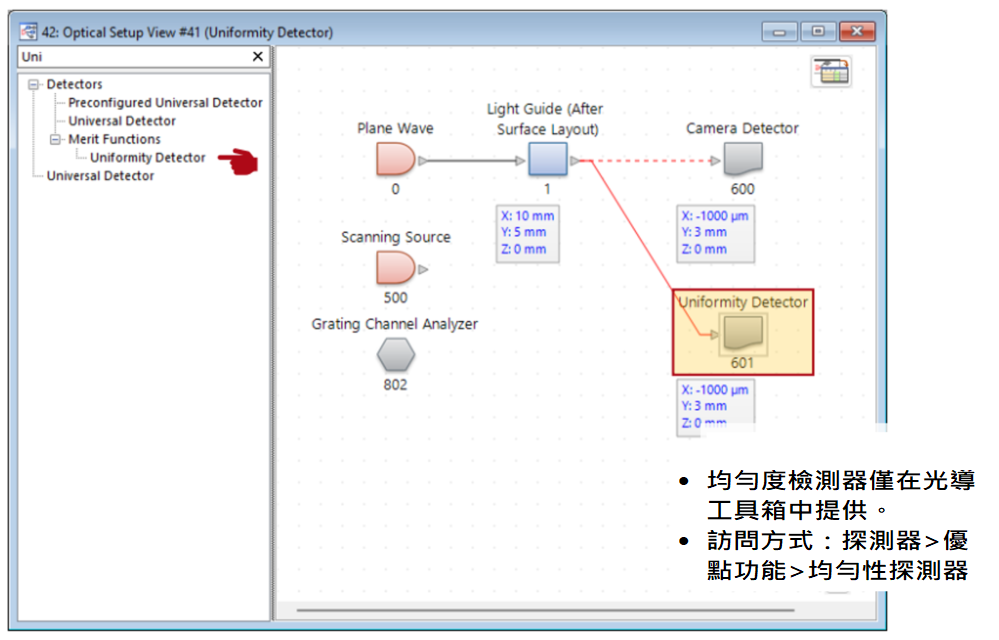

均勻性檢測器

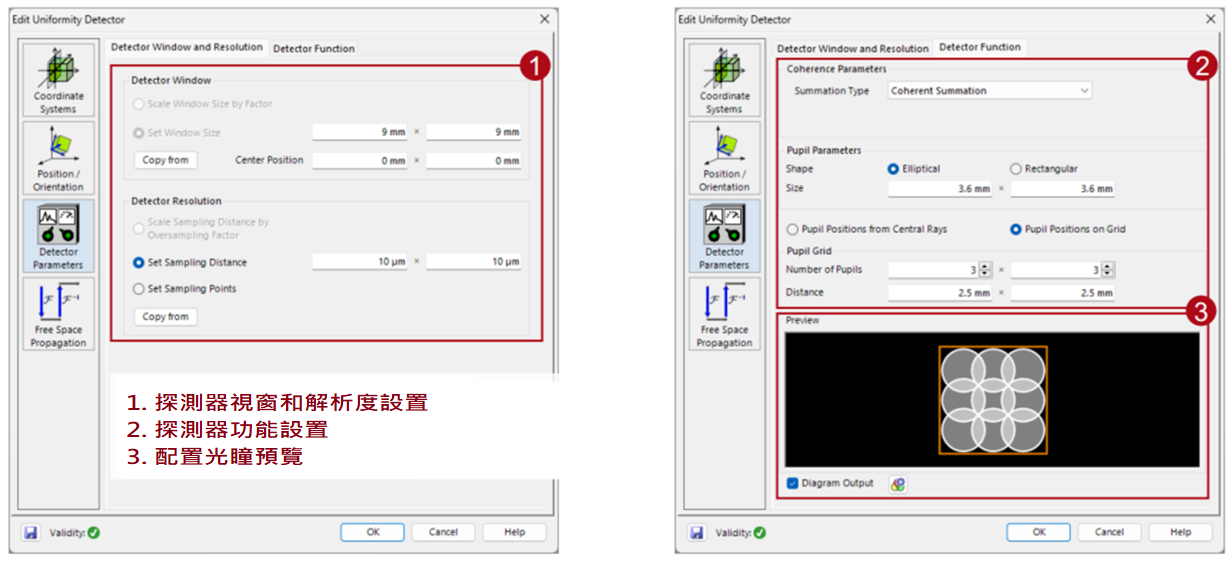

均勻性檢測器的編輯對話方塊

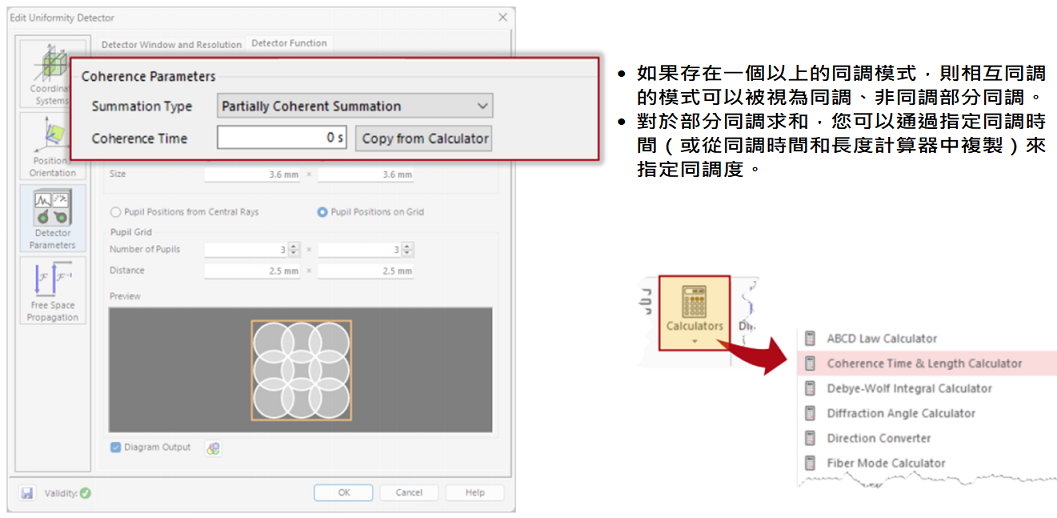

探測器功能:同調參數

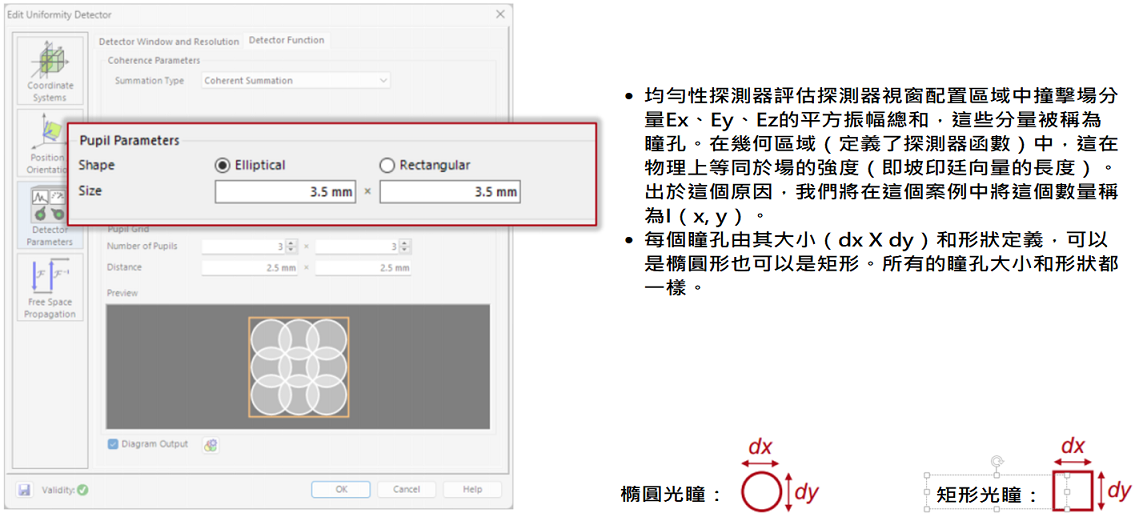

探測器功能:光瞳參數

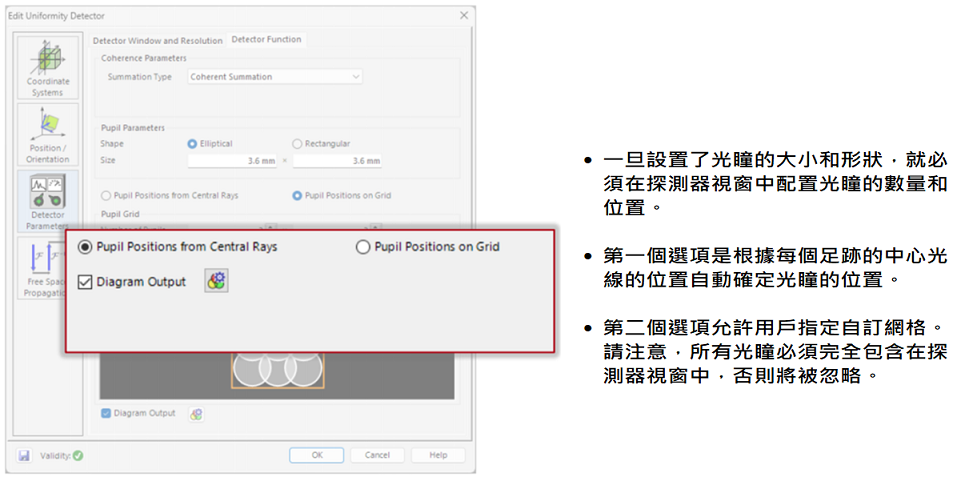

探測器功能:光瞳位置

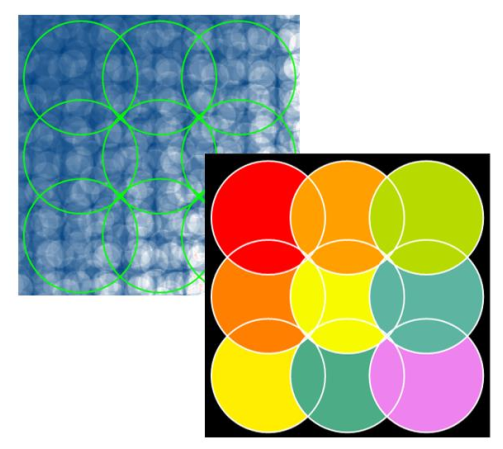

基於中心射線的光瞳位置示例

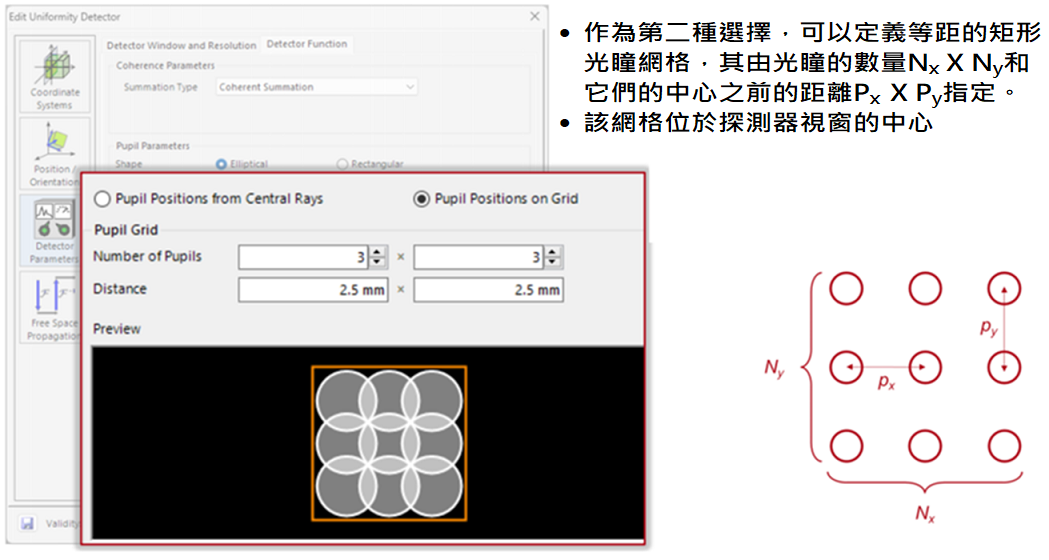

基於光瞳在網格上的位置的光瞳位置的示例

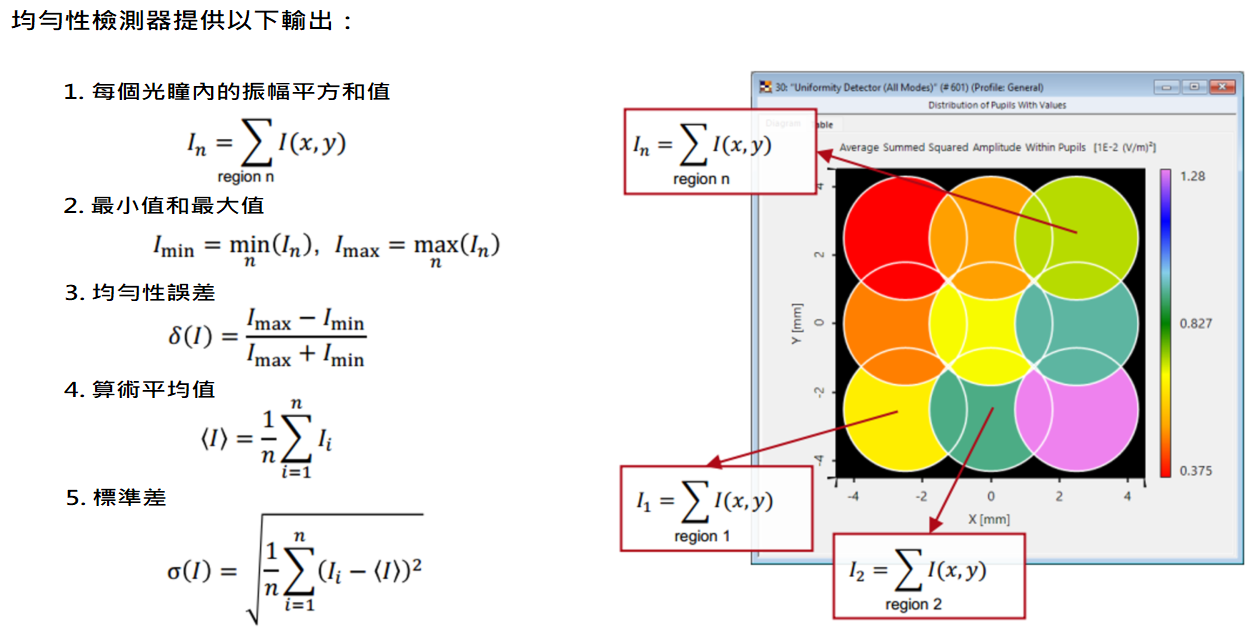

均勻性檢測器輸出

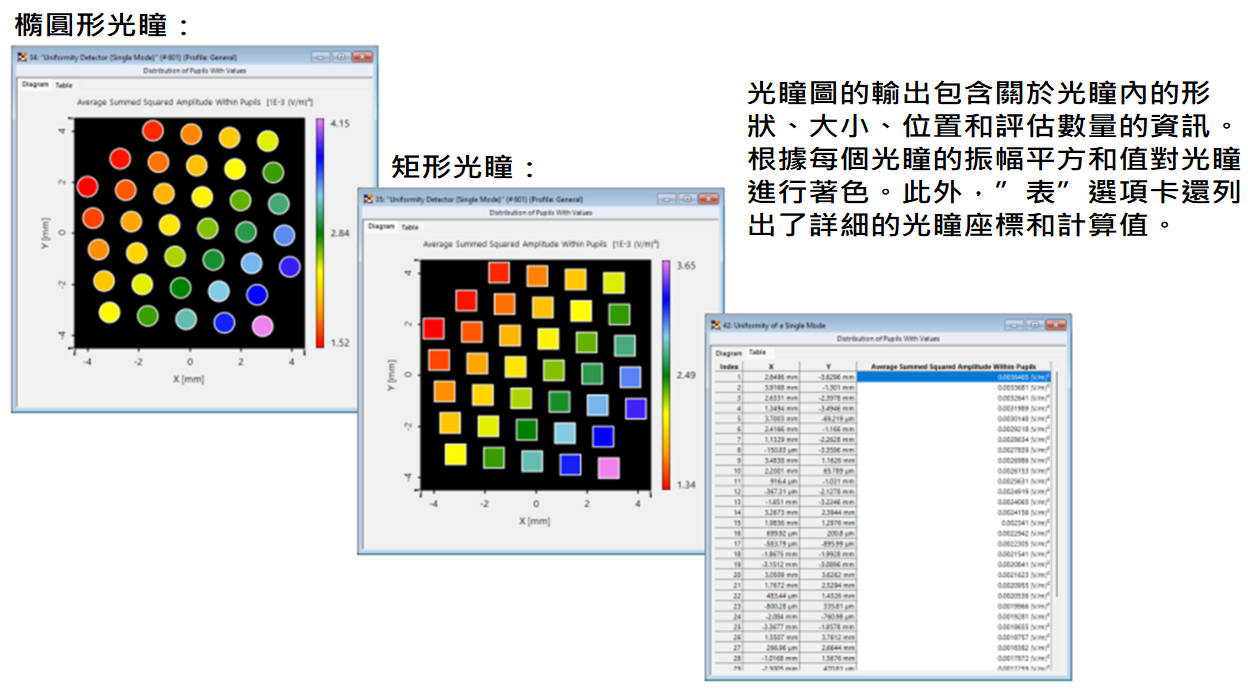

均勻度檢測器圖輸出

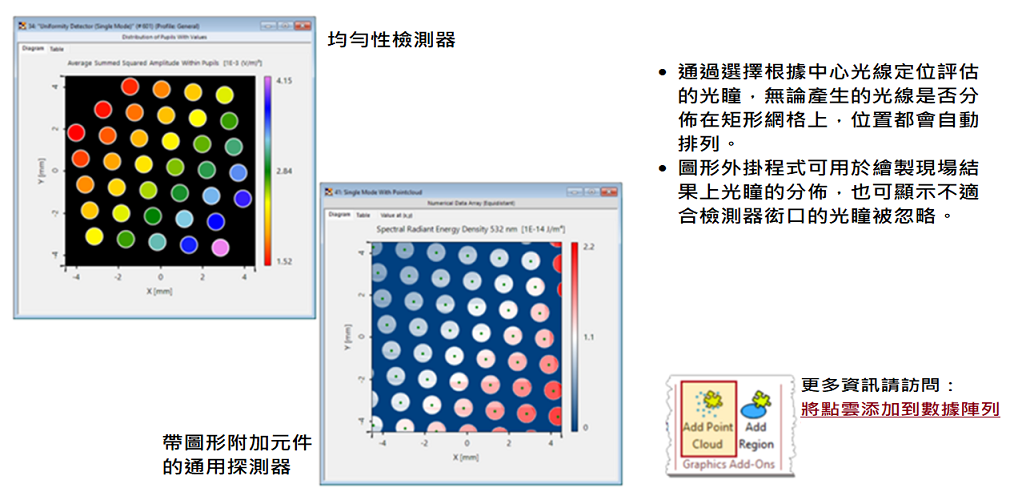

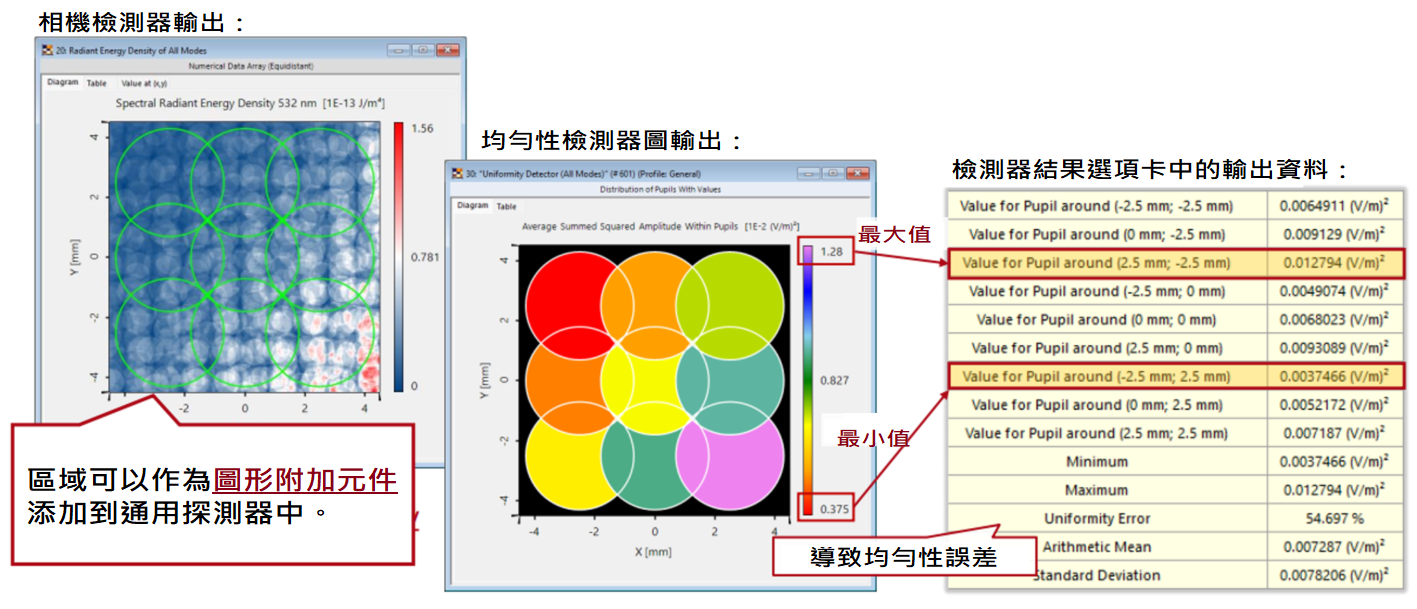

均勻性檢測器輸出示例

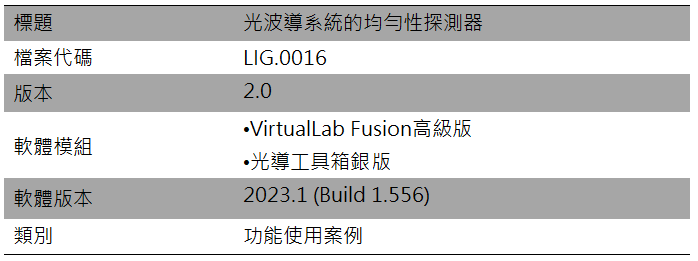

檔案資訊






延伸閱覽

-帶有光導元件的“HoloLens 1”型佈局的建模

-光導佈局設計工具

-k域佈局視覺化

-1D-1D擴瞳器和實光柵對光導的模擬

-圖形載入項
